探地雷达系统
探地雷达系统

联 系 人:  冯新

邮      箱:  286573168@qq.com

电      话:  13467530946

地      址:  土木楼206

生产厂家: 中国电波传播研究所

型      号:  LTD-210005060502

购买日期: 2013/11/30

预约
参考收费标准
校内：150元/天；校外：300元/天。
开放机时安排
无
主要规格和技术参数

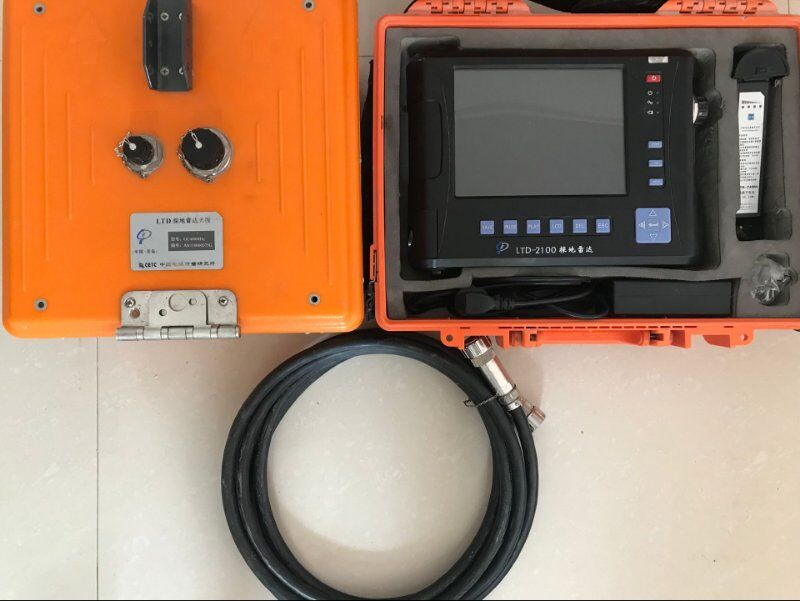

1.LTD-2100型雷达主机为雷达主机和计算机一体化设计雷达系统；2.兼容性：兼容LTD型透地探视仪的全系列天线(十种)；3.连续工作时间：提供两块嵌入式锂电池供电，连续工作≥8小时；4.体积：≤311mm×212 mm×61 mm（含航空插座）5.主机重量：≤2.5kg；6.整机功耗：15W,内置16.8V、65Wh锂电池供电或外部电源供电9V～18V；7.扫描速度：16Hz，32Hz，64Hz，128Hz可调；8. A/D：16位；9.记录道长度：256，512，1024，2048ns可调；10.脉冲重复频率：16kHz，32kHz，64kHz，128kHz可调；11.时窗范围：5ns～1us,连续可调；12.动态范围：-7dB～130dB；13.系统信噪比：大于70dB；14.工作温度：-10℃～+50℃；15. 储存温度：-20℃～+60℃；16.湿热条件：+30℃，90％。
主要功能及特色
隧道超前地质预报、隧道衬砌施工质量监控探测、路基路面质量及缺陷探测、高速公路面层厚度检测、桥梁结构及构件的质量及缺陷探测和地下管线探测等 1. 雷达主机与计算机为一体化设计，便于现场使用；雷达主机基于ARM主板设计，采用WinCE系统，确保雷达主机的稳定性和操作方便性；2.系统时窗：5ns~1us范围可调；3.系统采样点数：128、256、512、1024或2048可选；4.系统探测方式：连续、轮测、人工点测三种可选；5. 显示方式：彩色、堆积波形可选，调色板可选；
主要附件及配置
配套天线3个（400MHz、900MHz、1500MHz），测距轮1个，附加电缆5m
